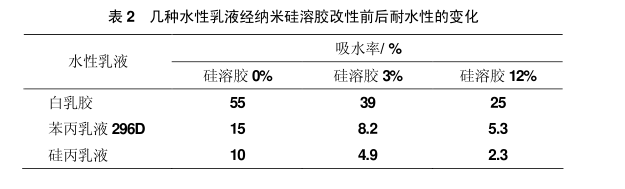

水性涂料由于低的有機(jī)揮發(fā)物（VOC）和環(huán)保、節(jié)能的特點(diǎn)越來越受到廣泛的重視。納米技術(shù)為水性涂料性能的改善和傳統(tǒng)產(chǎn)業(yè)結(jié)構(gòu)升級提供有力的技術(shù)支持。水性納米硅溶膠改性水性涂料的配制和使用非常方便，簡單攪拌混合均勻即可使用。本實(shí)驗(yàn)選用 3% KH560改性硅溶膠 Ludox CL 來觀察其對水性乳液膜耐水性的變化，不同的改性硅溶膠用量對幾種典型的聚合物水乳液改性結(jié)果列于表 2中。
白乳膠經(jīng)水浸泡很易吸水白化，吸水率高，耐水性很差，吸水后膜沒有強(qiáng)度，常要進(jìn)行耐水改性。經(jīng)與 KH560表面改性后的納米硅溶膠復(fù)合后耐水性明顯提高，硅溶膠摻量增加，吸水率下降，但其吸水率仍偏高，長時(shí)間吸水后也易泛白。苯丙乳液、硅丙乳液經(jīng)復(fù)合后耐水性也有顯著改善，特別是后者，在低有機(jī)硅含量（硅丙乳液即有機(jī)硅-丙烯酸酯共聚物中有機(jī)硅單體重量比例 3%）下通過納米復(fù)合改性可顯著提高乳液固化膜的耐水性，吸水率從10%下降到 2.3%，室溫浸泡 30天后仍觀察不到泛白現(xiàn)象。此外，硅溶膠納米復(fù)合改性水性涂料也提高了涂膜的硬度和附著力，同時(shí)涂膜抗紫外老化性、耐擦洗性也有改善。
更新時(shí)間: 2021-08-10
瀏覽次數(shù):
